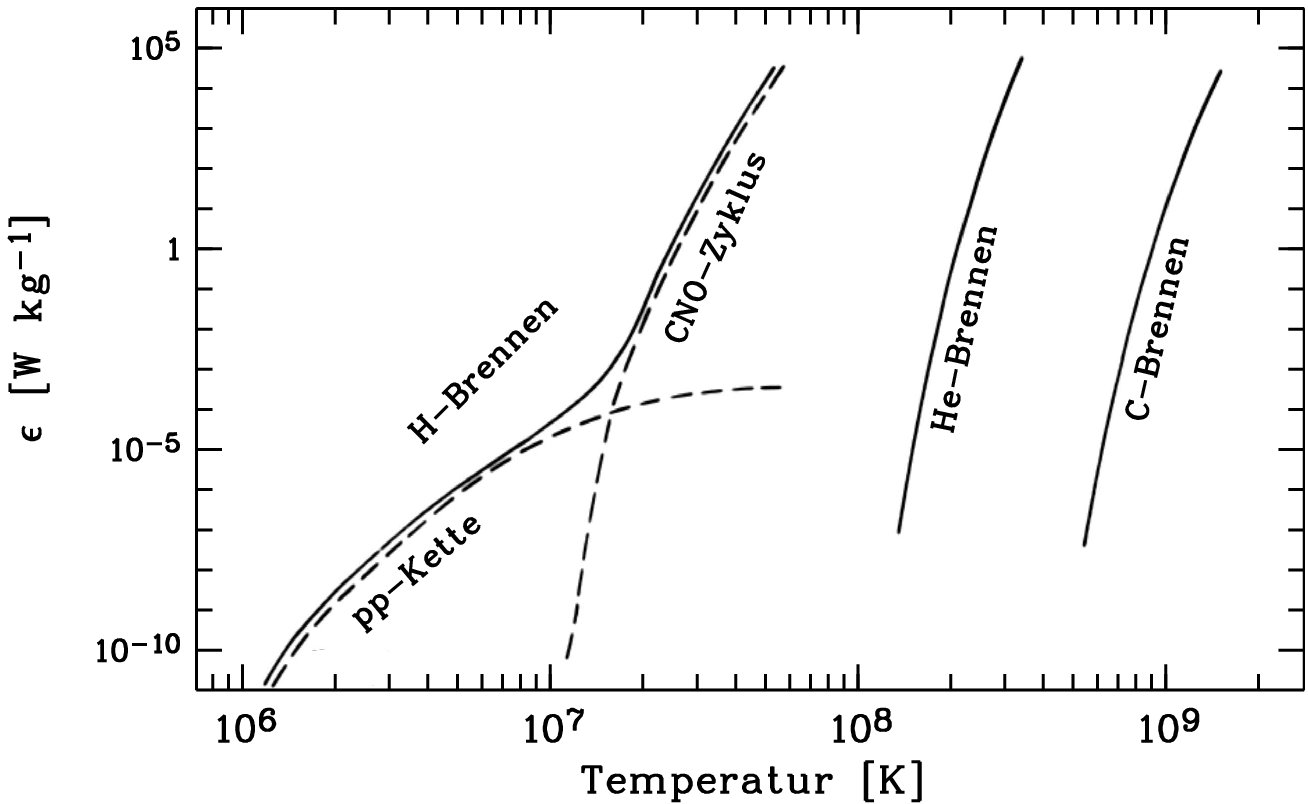

Abbildung 7-3

Energieerzeugungsraten &epsilon in Abhängigkeit von der Temperatur T für verschiedene nukleare Brennprozesse. Für die Konzentrationen der brennenden Elemente und für die Dichte wurden typische Werte in Sternzentren angesetzt.
