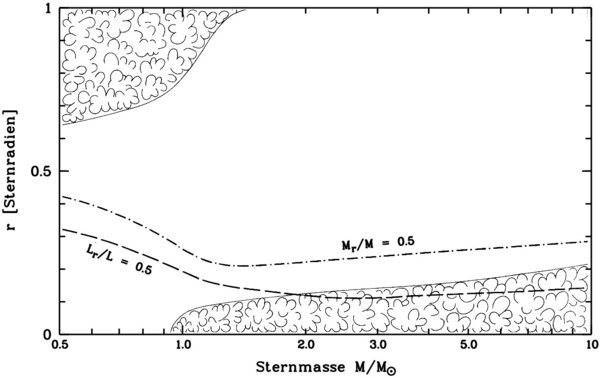

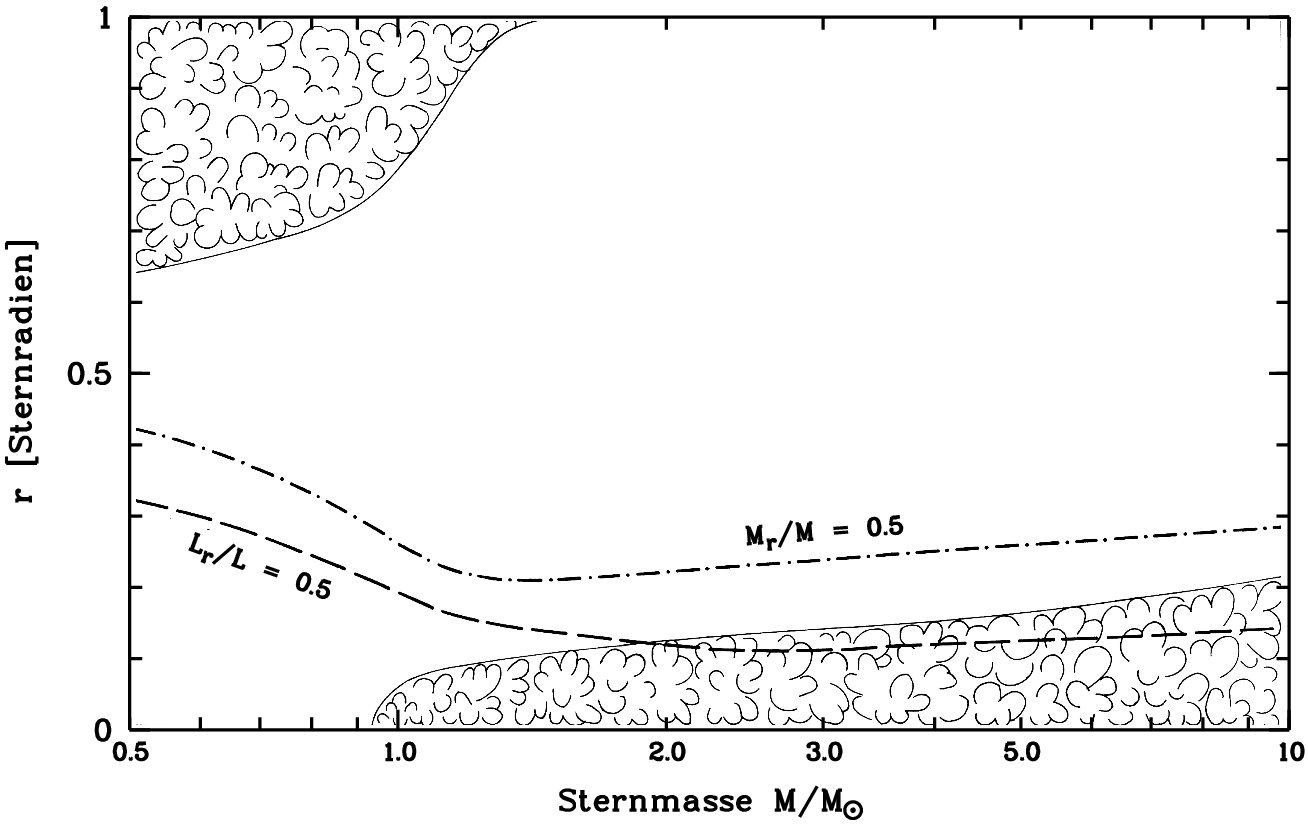

Abbildung 7-6

Lage der Konvektionszonen (wolkige Bereiche) in Hauptreihensternen der Masse M . Die Ordinate stellt für jedes M einen Querschnitt längs des Sternradius dar. Eingezeichnet sind ferner die Linien, wo L_r und M_r bereits die halben Gesamtwerte (L,M) erreicht haben.
